Технічний паспорт металошукача X-finder
ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ
№ UA.TR.1077, 355.D. 3012318215/001-23 від 02 листопада 2023 року
ДСТУ EN 60335-1 :2015
TУ У 27.9-30123 I 8215-00 I :2023
ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ
№ UA.TR.Y.D. 121906-23 від 19 грудня 2023 року
ДСТУ EN IEC 63000:2020
ТУ У 26.5-3012318215:2023
Найменування: Металошукач X-Finder
ТУ У 27.9-3012318215-001:2023
ТУ У 26.5-3012318215-001:2023
ТУ У 26.5-3012318215:2023
Загальні відомості
X-Finder – металошукач призначений для виявлення різних металевих предметів, таких як монети, коштовності, артефакти, об’єкти для розкопок, інструменти та інші металеві об’єкти, які можуть бути загублені під поверхнею землі. Для цього він використовує датчик, який передає інформацію до головного блоку управління. Також цей металошукач використовує бездротовий зв’язок між компонентами для пошуку.
Номенклатура і технічні характеристики
1. Частота роботи: 17,5 кГц. Ця частота ідеально підходить для пошуку великих та дрібних монет, артефактів та скарбів. (Це значення вказує на те, яку частоту металошукач використовує для пошуку металевих предметів.)
2. Глибина пошуку: до 50 см. на монетах і 150 см. на великі цілі. (Це значення вказує на глибину, на яку металошукач може знайти металевий предмет. )
3. Режими роботи: Металошукачі можуть мати різні режими роботи, такі як “дискрім” (можна вирізати з пошуку будь-який діапазон частоти), “всі метали”. Кожен режим роботи налаштований на пошук певного типу металевих предметів.
4. Розмір пошукового датчика: 280 Х 280 мм.
5. Розмір блока управління 28х53х94мм
6. Вага датчика 470 грам
7. Вага блока управління 140 грам
8. Загальна вага з урахуванням штанги:1140 грам
9. Живлення: li-pol акумуляторні батареї
ємність: датчик – 1000mAh, блок управління 3000mAh
10. Дисплей: 37 Х 23 мм.
11. Бездротовий зв’язок між блоком управління та датчиком
12. Оновлення прошивки через WiFi
13. Діапазон VDI -88 до 88
14. Час роботи без дозарядки мін. 8 годин
15. Регулювання звуку від 0 до 100 одиниць
16. 3 види звукової схеми (4 тони, Стандарт, Поліфонія)
17. Регулювання яркості головного екрану
18. Регулювання швидкості передачі даних від детектора до Блока управління
19. Подавлення шуму 0-30 пунктів
20. Підсилення 0-15 пунктів
21. Відображення заряда датчика та блока управління
22. Оповіщення при відсутності з’єднання з датчиком
23. Вібровідгук (опція)
24. LED ліхтарик на задній частині блока управління
25. Баланс грунту відстроюється в меню двома способами, автоматично та ручна корекція
26. Час заряджання – до 3 годин
Будова металошукача X-finder

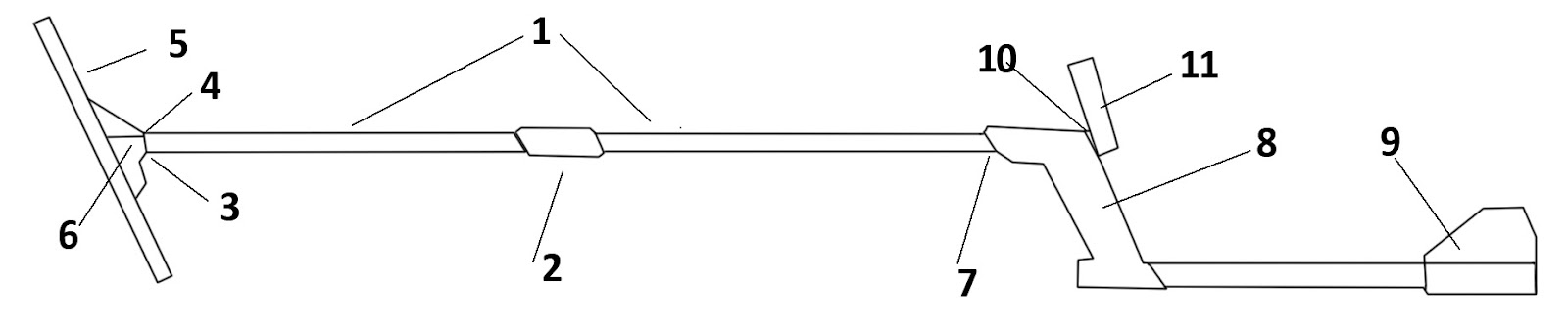

Фіг.1
На фіг 1 зображено загальний вигляд металошукача.
Металошукач включає штангу 1, яка виконана з можливістю швидкої зміни її довжини при експлуатації для адаптації до росту користувача. Висота регулюється за допомогою стопорної гайки 2. На кінці 3 штанги 1 за допомогою механізму кріплення 4 встановлено, з можливістю повороту в просторі і швидкого зняття, датчик 5 виконаний у вигляді рамки з перемичками обладнаної місцем з’єднання 6 з механізмом кріплення штанги. На кінці 7 штанги 1 є ручка 8 з підлокітником 9 для зручності користування. Крім цього, на штанзі 1 закріплено пристрій 10 для кріплення блоку управління 11. Фіксація блоку управління 11 до штанги 1 може мати будь-який вигляд та має бути зручною для того чи іншого користувача. Блок управління 11 може бути не закріплений на штанзі 1 металошукача, тобто користувач сам вирішує, де розміщувати його під час проведення пошуку.
Датчик 5 пов’язаний з блоком керування 11 бездротовим зв’язком, наприклад, за допомогою Bluetooth. Блок керування 11 має відповідні програми та додатки, які дозволяють вільно зчитувати передані датчиком 5 сигнали та відповідно на них реагувати користувачу. За допомогою відповідних додатків блок керування 11 керує процесом пошуку та надає вичерпну інформацію про результати пошуку.
Комплектація
1. Детектор – 1 шт.
2. Штанга – 1шт.
3. Головний блок управління – 1 шт.
4. Еталон – 1 шт.
Заходи безпеки
До використання допускаються всі, хто ознайомився з інструкцією по експлуатації.
Транспортування та зберігання
Транспортування та зберігання металошукача слід здійснювати в горизонтальному положенні.
Гарантії виробника
Гарантійний термін експлуатації 12 місяців з дати продажу.
Гарантії виробника припиняються в разі:
Фізичного ушкодження, що спричинило поломку приладу.
Довге зберігання з незарядженими акумуляторами
